流程表单设计

不写业务 DO、不写 list/info，用设计器拖控件，把表单挂到模型并发布，大厅就能填。formType = 10。要台账、附件、审批后回写，走 业务表单开发。四步向导见 流程配置。

默认端口 48080，前缀 /admin-api。定义在 bpm_form，接口 @RequestMapping("/bpm/form")，前端 ruoyi-office-vben/apps/web-antd/src/views/bpm/form/。

示意图：定义在 bpm_form；运行时按分类分流存储。

案例：物品申领

演示库已有「通用表单」（模型 key common-form，绑 leave-form），可先打开对照。下面按「物品申领」教新建一笔。名称和字段以你当时库为准，不要编控件 id。不要用 BPM 模块里的硬编码演示 oa_leave（那是 Vue 页，不是 form-create）。

设计表单

菜单 流程中心 → 流程设置 → 流程表单，官方菜单 id 1187，路由 /bpm/manager/form。

1. 新建，进设计器 fc-designer-pro。
2. 拖：单行文本（物品名称）、数字（数量）、多行文本（用途）、附件。
3. 保存：名称「物品申领」，单据类型编码如 OA199，分类选 normal（只要变量、不要物理表）。bound 再落到指定表，方便 SQL。

按钮权限：bpm:form:create、bpm:form:update、bpm:form:delete。

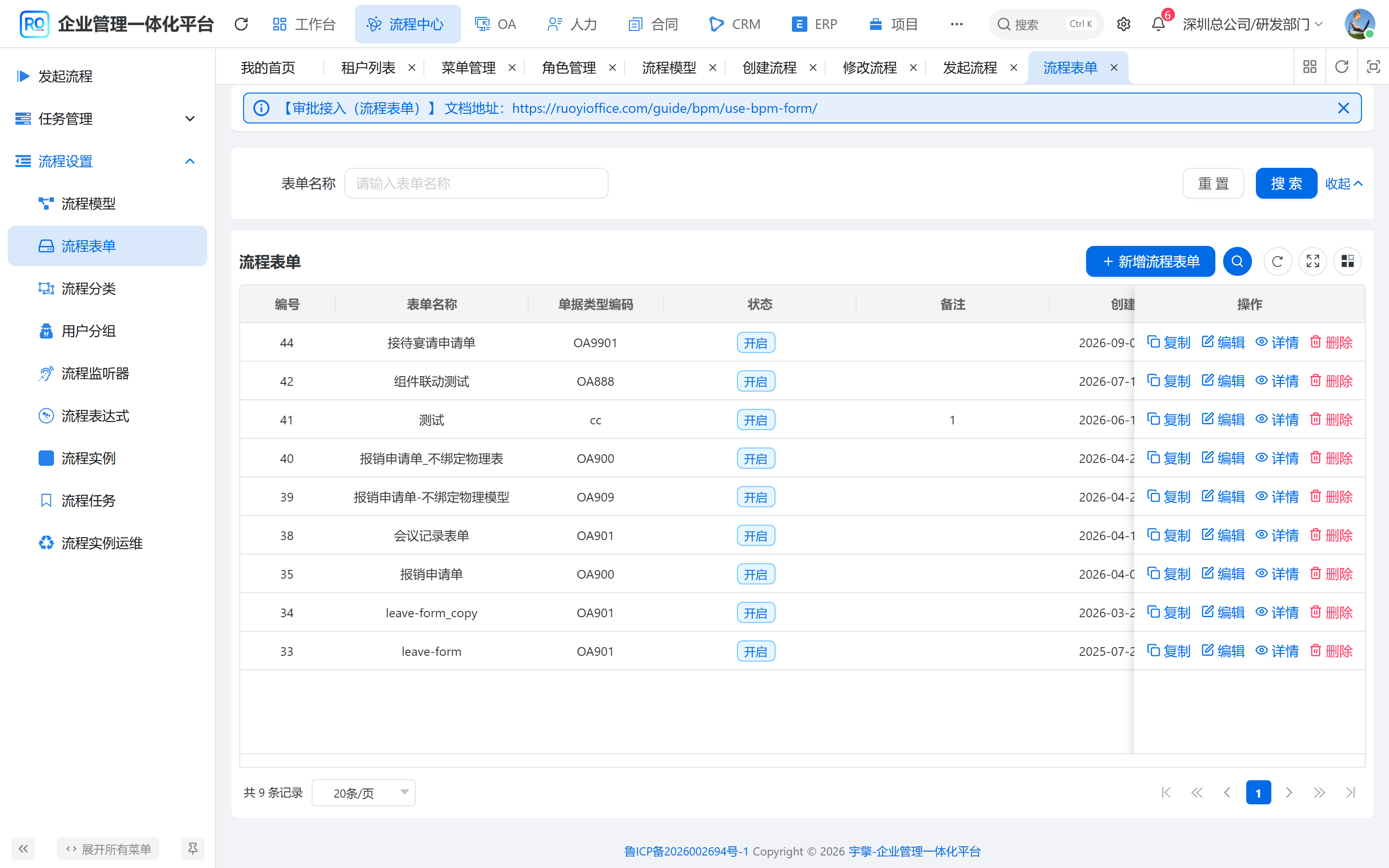

本系统截图：流程表单定义。操作列是复制、修改、详情、删除。

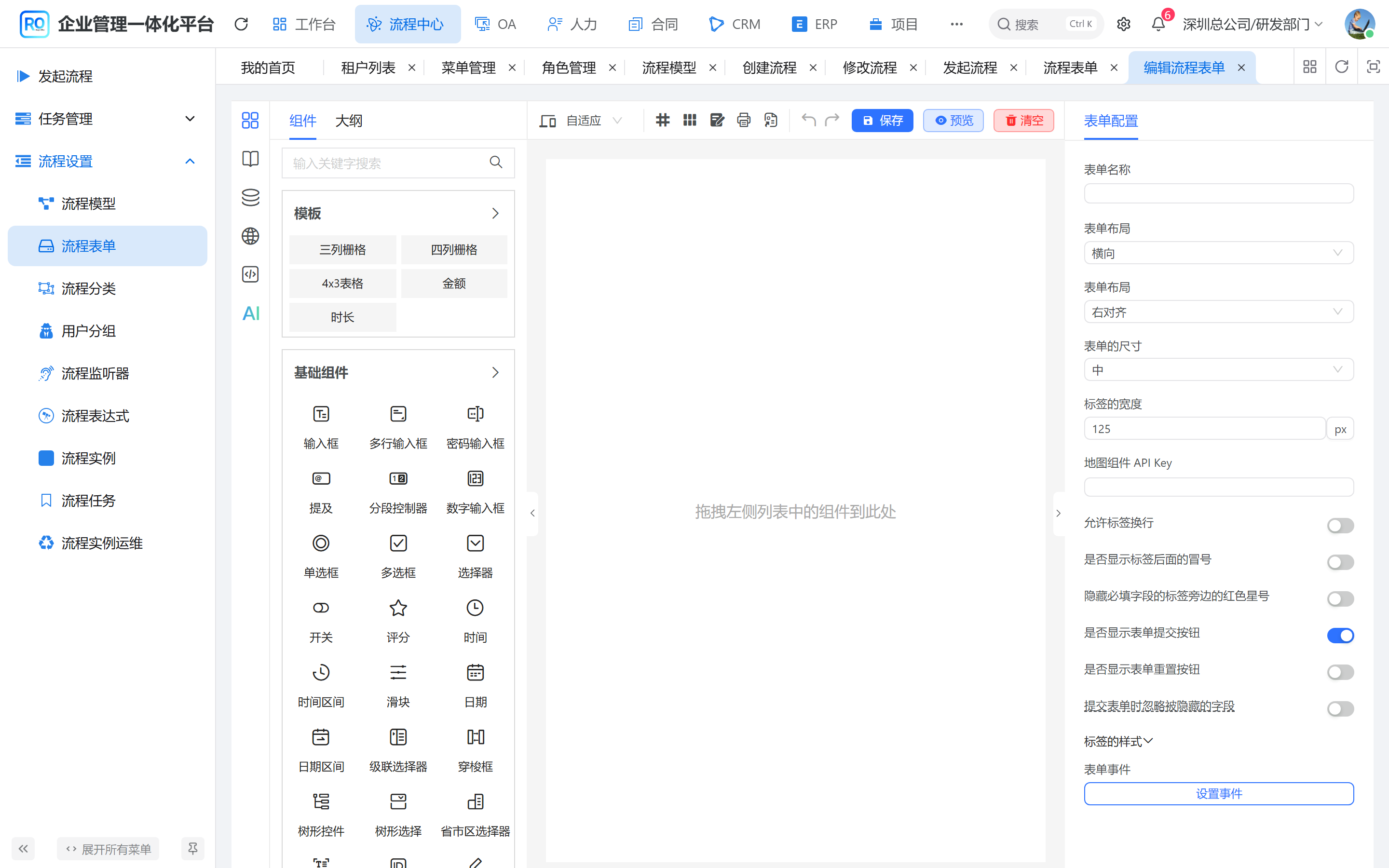

本系统截图：左侧组件，中间画布，右侧表单配置。

名称	说明	仓库路径
conf	form-create 表单配置 JSON	BpmFormDO#conf
fields	每个控件一条 JSON	BpmFormDO#fields
billCodePrefix	单据号前缀	发起时生成
category	normal 或 bound	保存弹窗
设计器	BpmFormEditor	.../views/bpm/form/designer/index.vue

业务侧补了 UserSelect、DeptSelect、DictSelect、FileUpload 等，注册在 src/components/form-create/helpers.ts。控件 field 不要撞流程状态、发起人这类保留键。

BpmFormServiceImpl#updateForm 会按 formId 把最新 conf / fields 写回已发布定义。只改控件不必再发一版流程；改节点和审批人必须再发布。

挂到模型

流程中心 → 流程设置 → 流程模型，新建：

1. 名称「物品申领」，标识自定且不与已有 key 冲突，流程类型 SIMPLE。
2. 表单类型选流程表单，下拉选刚保存的表单。父菜单选业务目录，勿挂「发起流程」。
3. 流程设计：发起人 → 部门负责人 → 结束。
4. 保存并发布。

到角色「菜单权限」勾上同步出来的列表和创建按钮。打开 发起流程，点卡片本页填写，提交走 POST /admin-api/bpm/process-instance/create。

本系统截图：通用表单第二步。表单类型锁定为流程表单，下拉为已设计的 leave-form。

本系统截图：大厅里流程表单本页填写。用车、用印是业务表单，不要和这类卡片搞混。

bound 提交走 POST /bpm/form-data/v2/save-and-start，索引在 bpm_form_data。

表单类型会锁定

首次发布成功后 formTypeLocked 为真，不能改成业务表单。

表与关键类

CREATE TABLE `bpm_form` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `name` varchar(64) NOT NULL COMMENT '表单名',
  `status` tinyint NOT NULL COMMENT '开启状态',
  `conf` text NOT NULL COMMENT '表单的配置',
  `fields` text NOT NULL COMMENT '表单项的数组',
  `remark` varchar(255) DEFAULT NULL COMMENT '备注',
  `bill_code_prefix` varchar(32) DEFAULT NULL COMMENT '单据类型编码（作为单据编号前缀）',
  `category` varchar(32) NOT NULL DEFAULT 'normal' COMMENT '表单分类：normal / bound',
  PRIMARY KEY (`id`)
) COMMENT='BPM 表单定义表';

发布后 formConf / formFields 冗余到 bpm_process_definition_info，避免改库后老实例找不到当时的字段。bound 绑定在 bpm_form_table_binding。

名称	说明	仓库路径
Controller	@RequestMapping("/bpm/form")	ruoyi-office/yudao-module-bpm/.../controller/admin/definition/BpmFormController.java
发起页	formType === NORMAL 时 setConfAndFields2	.../processInstance/create/modules/form.vue
菜单同步	NORMAL 发布时 upsert	BpmProcessFormMenuSyncService

节点上的字段显隐、只读，流程表单走 BpmFormFieldPermissionController。

怎么选

名称	适用	限制
流程表单 normal	临时申请、没有独立台账	查询、报表、回写都弱
流程表单 bound	还想用 SQL 查主表 / 明细	要维护绑定和字段映射
业务表单	用印、用车等有单据状态和台账	按规范写 list / info

配置与操作

管理员先在 流程表单 画控件并保存，再到模型选流程表单、绑 formId、配菜单后发布。员工从发起大厅填同一套控件。开启见 流程功能设计。
