流程表达式

这篇解决什么

在网关、完成条件、选人规则里写 ${...}，让 Flowable 用 UEL 算出布尔值或用户编号。读完能对上菜单里的表达式模板、candidateStrategy = 60，以及两个示例 Bean 为什么标了过时。

默认端口 48080，管理端前缀 /admin-api。PC 开发页 http://127.0.0.1:5800。模板在流程中心 → 流程设置 → 流程表达式。真正生效的是节点上那串表达式，不是模板行本身。

示意图：菜单只存可复用的字符串。运行时策略把字符串交给引擎求值。

从哪改

名称	说明	仓库路径
模板接口	@RequestMapping("/bpm/process-expression")	ruoyi-office/yudao-module-bpm/.../controller/admin/definition/BpmProcessExpressionController.java
模板表	bpm_process_expression	.../dal/dataobject/definition/BpmProcessExpressionDO.java
选人策略	EXPRESSION = 60	.../enums/BpmTaskCandidateStrategyEnum.java
策略实现	FlowableUtils.getExpressionValue	.../strategy/other/BpmTaskCandidateExpressionStrategy.java
求值工具	任务上下文或变量 Map	.../util/FlowableUtils.java
发起人示例	${bpmTaskAssignStartUserExpression.calculateUsers(execution)}	.../candidate/expression/BpmTaskAssignStartUserExpression.java
上级示例	calculateUsers(execution, level)	.../candidate/expression/BpmTaskAssignLeaderExpression.java
PC 列表	路由 /bpm/manager/process-expression	ruoyi-office-vben/apps/web-antd/src/views/bpm/processExpression/index.vue
选择弹窗	BPMN / SIMPLE 都能挑模板	.../processExpression/components/select-modal.vue
前端 API	/bpm/process-expression/**	.../src/api/bpm/processExpression/index.ts

官方菜单：1186 流程设置，2731 流程表达式。按钮 bpm:process-expression:query / create / update / delete。字典 bpm_task_candidate_strategy 的 60 显示「流程表达式」。

模板不会自动执行

bpm_process_expression 没有监听器、没有定时扫描。设计器只是把 expression 字段填进节点。改模板后，已发布的定义不会跟着变，要重新打开模型保存并发布。

模板表

BpmProcessExpressionDO 只有名称、状态、表达式三列业务字段。

名称	说明	仓库路径
name	列表和弹窗显示名	BpmProcessExpressionDO
status	通用开关，停用后弹窗仍能查到，设计时不要再选	同上
expression	最长 1024，原样写入节点	同上

CREATE TABLE bpm_process_expression (
  id bigint NOT NULL AUTO_INCREMENT,
  name varchar(64) NOT NULL DEFAULT '',
  status tinyint NOT NULL,
  expression varchar(1024) NOT NULL,
  PRIMARY KEY (id)
);

省略创建人、租户等通用列。表注释是「BPM 流程表达式表」。

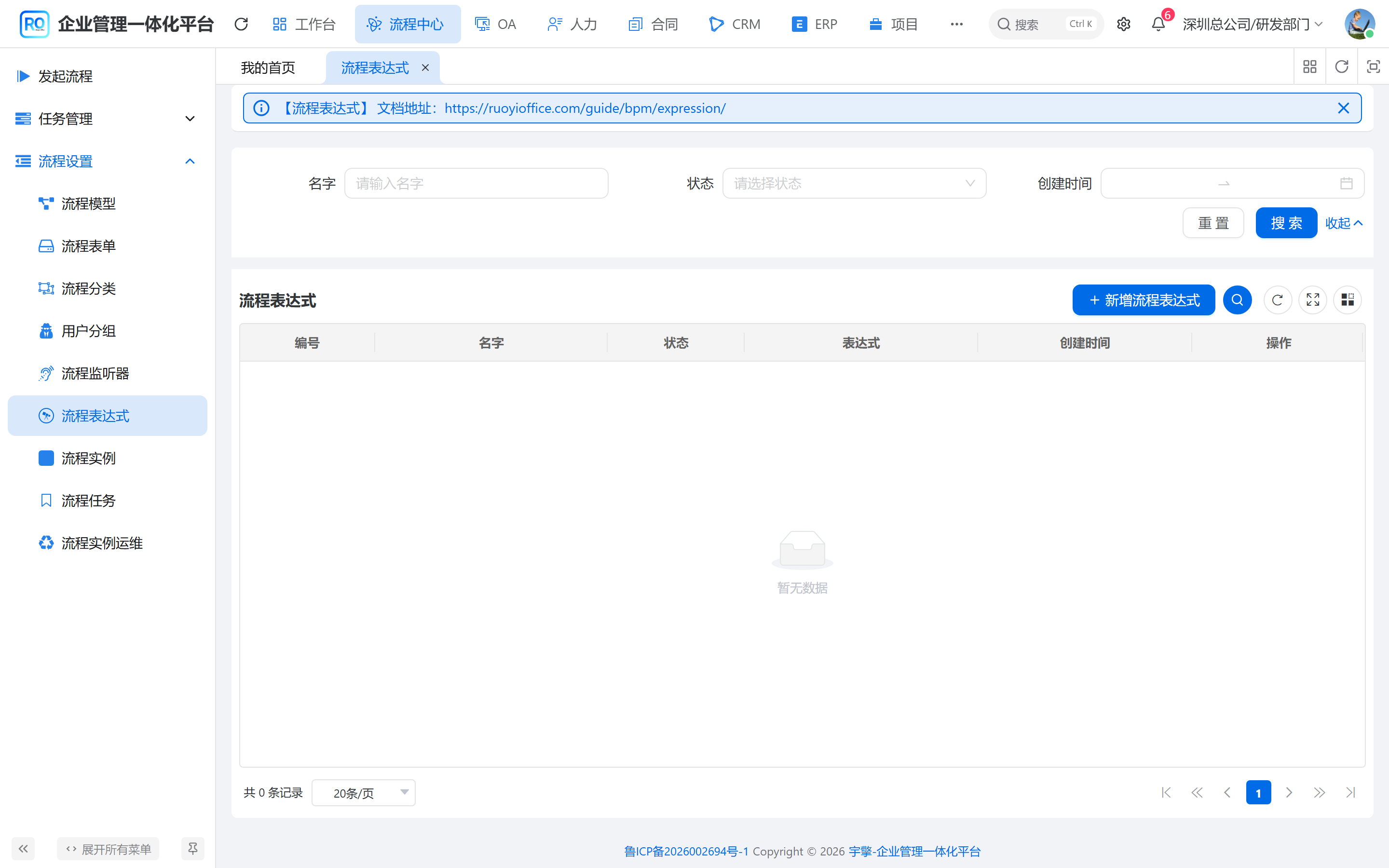

本系统截图：流程中心 → 流程设置 → 流程表达式。列是名称、状态、表达式；没有模板行时页面仍是这张表，点「新增」写入 bpm_process_expression。

会写到哪里

同一套 UEL，出现在三类位置。

名称	说明	仓库路径
选人规则	规则类型选「流程表达式」，参数就是 ${...}	选择审批人
完成条件	会签 / 或签，如 ${ nrOfCompletedInstances >= nrOfInstances }	会签、或签、依次审批
流转条件	排他网关出口，如 ${day > 3}	流程表单设计

BpmTaskCandidateExpressionStrategy#calculateUsersByTask 要求表达式结果能转成 Set<Long>。写错成布尔值，选人会空。

预测未走到的节点时，表达式若引用 execution 或不存在的变量，会抛 PropertyNotFoundException。策略吞掉这次异常，预测结果是空集合，不是发布失败。

两个示例 Bean

仓库里还留着两个 @Component，专门给 BPMN 面板当范例。类上都标了 @Deprecated：新图请改用对应的 BpmTaskCandidateStrategy，不要再把选人写成手写表达式。

名称	说明	仓库路径
发起人	读 processInstance.startUserId	BpmTaskAssignStartUserExpression；替代 BpmTaskCandidateStartUserStrategy
指定级领导	level 沿部门 parentId 往上走，取 leaderUserId	BpmTaskAssignLeaderExpression；替代 BpmTaskCandidateStartUserDeptLeaderStrategy
部门来源	先看流程变量里的部门，没有再用发起人档案	BpmProcessVariableUtils.getDeptId

发起人一级领导写成：

${bpmTaskAssignLeaderExpression.calculateUsers(execution, 1)}

level 必须大于 0。找不到部门或上级时返回空集合，节点会按空人兜底处理，见选人篇。

示意图：同一套 ${}，选人要用户编号，网关要布尔。不要混用。

配置与操作

管理员在 流程表达式 存可复用字符串，真正生效的是节点上那一串 ${}。选人策略选 60 时，参数就是表达式；网关出口写布尔条件。

改模板行不会自动回写已发布节点。要改运行逻辑，打开模型改节点上的表达式再发布。示例 Bean 已过时，新图用候选人策略。

开启见 流程功能设计。截图见上文列表。
