流程设计器（BPMN）

BPMN（Business Process Model and Notation）设计器基于 bpmn-js 构建，支持完整的 BPMN 2.0 标准，适合复杂流程的精细化设计。管理端界面采用 Vue3 + Vben Admin + Ant Design Vue 实现。

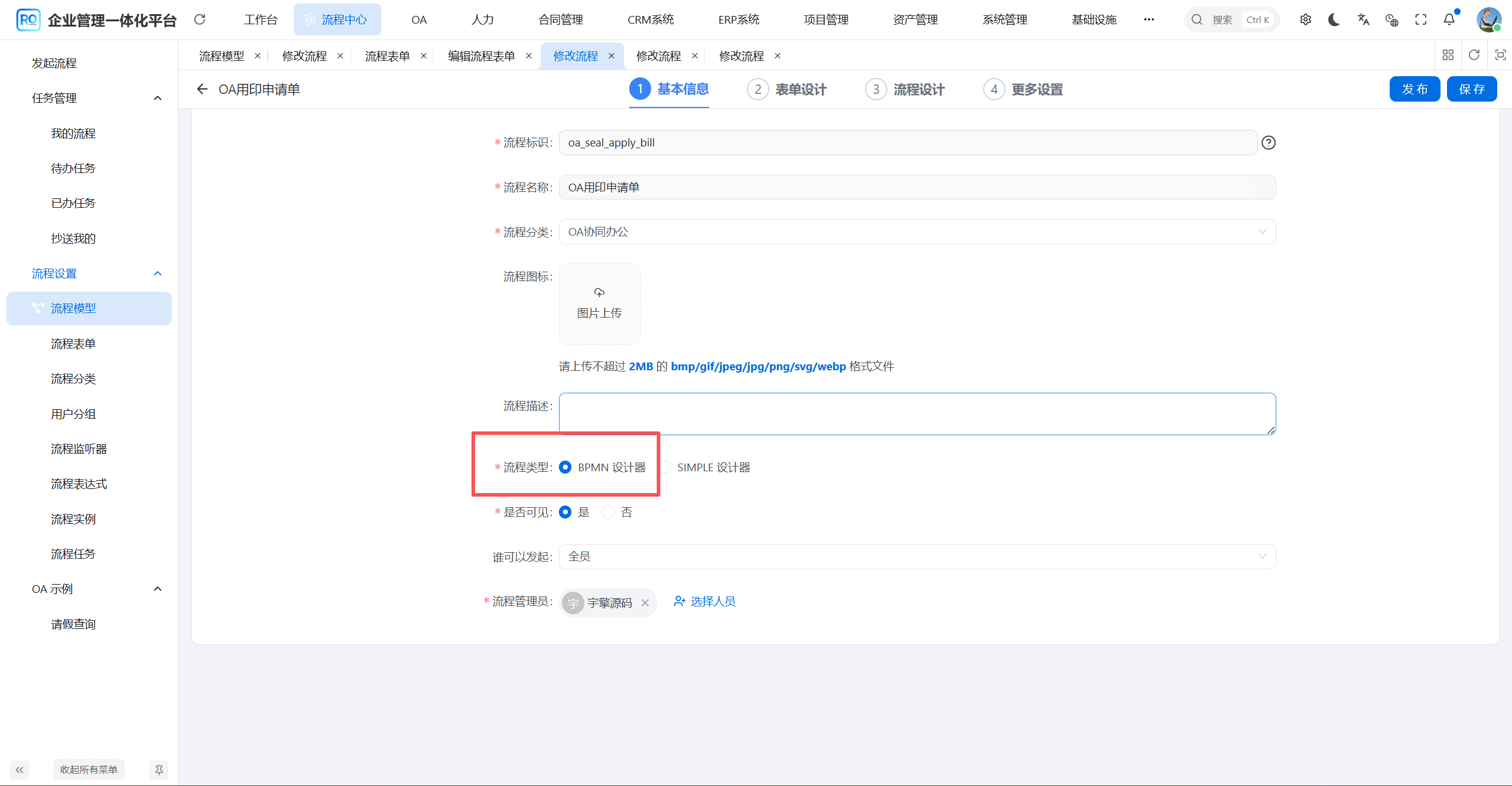

1. 流程模型

1.1 表结构

流程模型存储在 Flowable 的 ACT_RE_MODEL 表中，RuoYi Office 通过扩展元数据存储在 metaInfo JSON 字段：

扩展属性	说明
description	流程描述
formType	表单类型（NORMAL=流程表单, CUSTOM=业务表单）
formId	流程表单 ID（formType=NORMAL 时）
formCustomCreatePath	业务表单新建路由
formCustomViewPath	业务表单详情路由

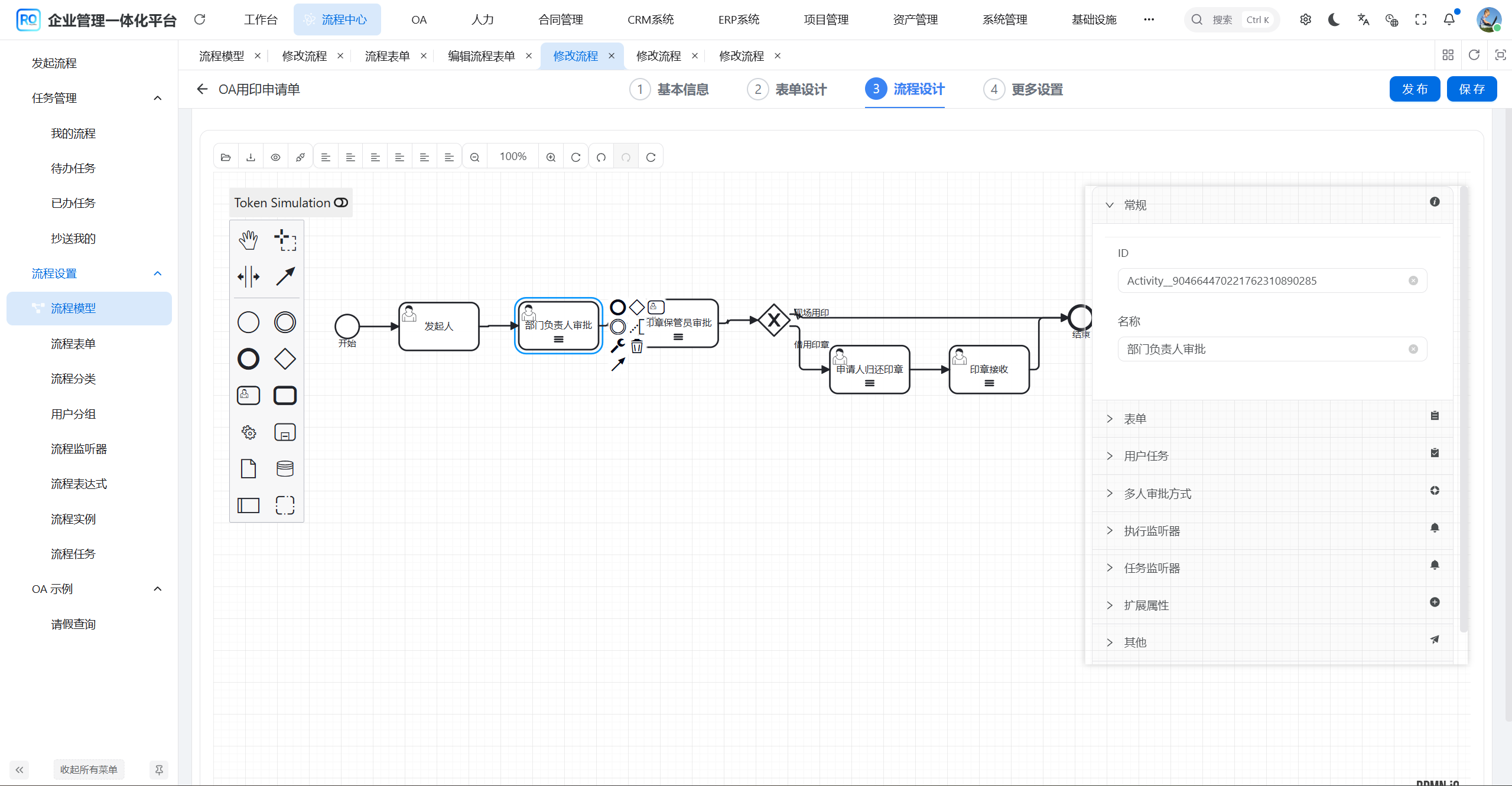

1.2 流程设计器界面

BPMN 设计器位于「流程中心 → 流程模型 → 新建/编辑模型」的「流程设计」步骤。

支持的 BPMN 元素：

• 事件：开始事件、结束事件、边界事件（定时器）
• 任务：用户任务、服务任务（HTTP）、脚本任务、发送任务
• 网关：排它网关、并行网关、包容网关
• 子流程：调用活动（子流程）

1.3 任务配置

表单权限

每个用户任务节点可配置字段权限：

• 可编辑：审批人可修改字段值
• 只读：审批人可查看但不能修改
• 隐藏：审批人看不到该字段

审批人规则

支持多种审批人指派策略（详见 选择审批人）：

• 角色、部门成员、部门负责人
• 岗位、用户组、发起人自选
• 发起人本人、流程表达式

多人审批

当审批节点有多个候选人时（详见 会签、或签、依次审批）：

• 会签：所有人都需审批
• 或签：任一人审批即可
• 依次审批：按顺序逐一审批

操作按钮配置

每个节点可配置允许的操作按钮：

• 通过、不通过
• 驳回（可选驳回节点）
• 转办、委派
• 加签（向前/向后）、减签
• 退回

超时设置

配置任务超时后的自动处理：

• 超时自动通过
• 超时自动拒绝
• 超时自动提醒

1.4 执行监听器 & 任务监听器

BPMN 设计器支持为节点配置执行监听器和任务监听器（详见 执行监听器、任务监听器）。

1.5 更多设置

• 流程编号：自定义流程实例编号规则
• 流程标题：自定义流程实例标题模板
• 流程摘要：自定义摘要显示内容
• 自定义打印模板：支持配置打印模板

2. 流程定义

2.1 表结构

流程发布后会创建流程定义，存储在 ACT_RE_PROCDEF 表中。RuoYi Office 额外在 bpm_process_definition_info 表中存储扩展信息。

2.2 流程定义列表

在「流程模型」页面点击某个模型的「流程定义」按钮，可查看该模型的所有已发布版本。

3. 前端组件

BPMN 设计器相关前端源码位于 ruoyi-office-vben/apps/web-antd/src/views/bpm：

组件	路径	说明
设计器	ruoyi-office-vben/apps/web-antd/src/views/bpm/components/bpmn-process-designer/	BPMN 流程设计器
查看器	ruoyi-office-vben/apps/web-antd/src/views/bpm/processInstance/detail/modules/bpm-viewer.vue	流程图查看（含高亮）
属性面板	ruoyi-office-vben/apps/web-antd/src/views/bpm/components/bpmn-process-designer/package/penal/	BPMN 属性配置面板
